1 PCS:n koostumus

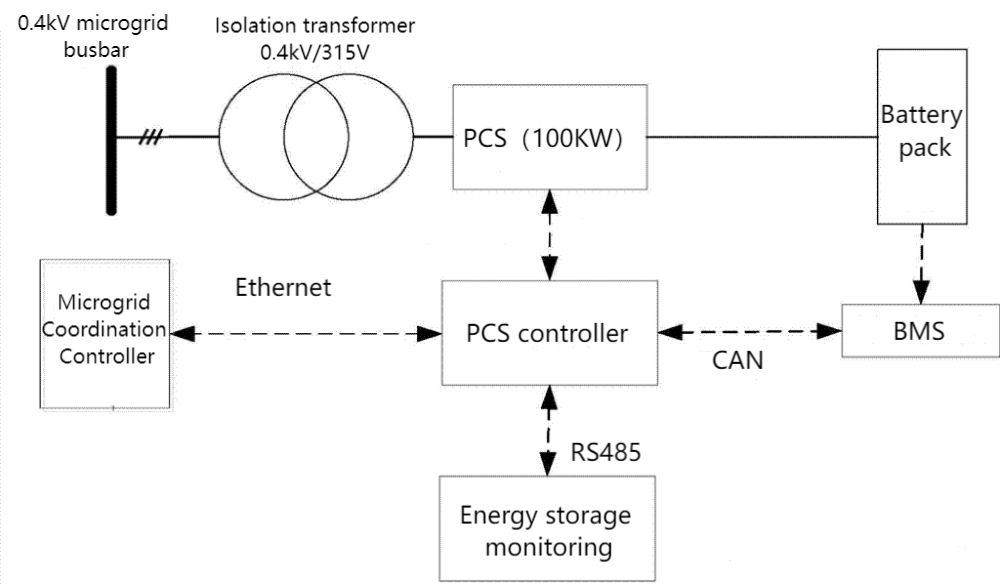

PCS Energian varastointijärjestelmän ydinkomponenttina se yhdistää DC/AC-kaksisuuntaiset muuntimet ja ohjausyksiköt. Sen ohjain vastaanottaa ulkoisia komentoja kehittyneiden tiedonsiirtoprotokollien kautta, tunnistaa älykkäästi tehovaatimukset, ohjaa tarkasti akun lataus- ja purkuprosessia ja mahdollistaa joustavan pätö- ja loistehon säädön sähköverkossa. Samalla se tekee tiivistä yhteistyötä Battery Management Systemin (BMS) kanssa CAN-liitännän kautta akun tilan tarkkailemiseksi reaaliajassa, mikä varmistaa akun turvallisen ja tehokkaan toiminnan.
2 PCS:n sisäisen rakenteen yksityiskohtainen analyysi
1. DC-puoli
PCS:n energian sisääntulona DC-puoli on vastuussa DC-sähköenergian keräämisestä akusta. Tärkeimmät komponentit sisältävät:
(1) DC-väylä: Valmistettu matalaresistanssista kuparista tai alumiinista tehokkaan sähköenergian siirron varmistamiseksi.
(2) Kondensaattori: Puskurina se tasapainottaa jännitteen vaihtelut ja tarjoaa vakaan tehotuen.
(3) Induktanssi: Suodata korkeataajuinen pulsaatio, tasaa tasavirtalähtöä ja parantaa järjestelmän vastenopeutta.
2. Viestintäpuoli
AC-puoli muuntaa DC-sähköenergian AC-sähköenergiaksi ja syöttää sen verkkoon tai kuormaan käyttöä varten. Pääkomponentit sisältävät:
(1) Invertteri: Käyttämällä korkeatehoista IGBT:tä ja muita laitteita, se saavuttaa DC-AC-muunnoksen kytkimen tilan tarkalla ohjauksella ja tukee joustavaa taajuuden ja jännitteen säätöä.
(2) Suodatin: Suodattaa tehokkaasti korkean taajuuden kohinan ja harmoniset invertterin lähdössä varmistaen puhtaan ja vakaan lähtöjännitteen aaltomuodon.
(3) Lähtömuuntaja: Säädä jännitetaso kuormitustarpeen mukaan ja anna sopiva sähköenergian lähtö.
3. Ohjausjärjestelmä
PCS:n älykkäänä keskittimenä ohjausjärjestelmä vastaa koko järjestelmän toimintatilan valvonnasta ja säätelystä. Keskeisiä yksiköitä ovat:
(1) Pääohjausyksikkö: Perustuu tehokkaisiin mikroprosessoreihin tai DSP:ihin, järjestelmätietojen reaaliaikainen valvonta ja käsittely, tehon muuntamisen ja ohjauksen säätäminen ennalta asetettujen strategioiden mukaisesti.
(2) Mittausyksikkö: Kerää tarkasti tärkeimmät parametrit, kuten jännite, virta ja taajuus, jotta ohjausjärjestelmälle saadaan tukea.
(3) Suojausyksikkö: Epänormaalien tilan (kuten ylivirta, ylijännite, ylilämpötila) reaaliaikainen valvonta, suojatoimenpiteiden nopea aktivointi järjestelmän turvallisuuden varmistamiseksi.
4. Viestintämoduuli
Viestintämoduuli rakentaa sillan PCS:n ja ulkomaailman välille, tukee etävalvontaa ja -ohjausta sekä parantaa järjestelmän ylläpidettävyyttä ja turvallisuutta.
Energiaa varastoivan invertterin sisäinen rakenne on hieno, ja se koostuu neljästä ydinkomponentista: DC-liitäntä, AC-muunnospääte, älykäs ohjausjärjestelmä ja tietoliikennesiltamoduuli. DC-rajapinta keskittyy DC-sähköenergian vastaanottoon ja varastointiin, mikä varmistaa energiansyötön vakauden; AC-muunnospää vastaa DC-sähköenergian tehokkaasta muuntamisesta AC-sähköenergiaksi, jolloin saavutetaan joustava sähköenergian tuotto. Älykäs ohjausjärjestelmä toimii keskuskeskuksena, joka tarkkailee ja säätelee kokonaisvaltaisesti koko järjestelmän toimintatilaa varmistaakseen muunnosprosessin tehokkuuden ja turvallisuuden. Tietoliikennesiltamoduuli parantaa energian varastointijärjestelmän yhteenliitettävyyttä ja parantaa järjestelmän yleistä luotettavuutta ja turvallisuutta. Nämä komponentit toimivat tiiviissä yhteistyössä saavuttaakseen erinomaisen suorituskyvyn energian muuntamisessa ja energiaa varastoivien invertterien ohjauksessa, mikä luo vankan perustan energian varastointitekniikan laajalle levinneisyydelle.
3 kpl ydinkomponentteja
1. Tehoelektroniikkalaitteet, kuten IGBT, MOSFET jne., ovat avainasemassa energian muuntamisessa ja tehokkaan ja tarkan virran ja jännitteen ohjauksen saavuttamisessa.
2. Ohjauspiiri: Integroidut signaalinkeräys-, käsittely- ja ohjausalgoritmit tehoelektroniikkalaitteiden tarkan ohjauksen varmistamiseksi.
3. Energian varastointikomponentit: mukaan lukien akut, superkondensaattorit jne., voidaan konfiguroida joustavasti sovellusvaatimusten mukaan vastaamaan pitkäaikaisia tai ohimeneviä energian varastointitarpeita.
4. Sähköliitäntäkomponentit: avainkanavat tehokkaan ja turvallisen sähköenergian siirron varmistamiseksi korkealaatuisten materiaalien avulla järjestelmän vakaan toiminnan varmistamiseksi.
4 PCS-ominaisuudet
1. Tehokkuus: Edistyneen tehoelektroniikkatekniikan käyttöönotto korkean hyötysuhteen muuntamisen saavuttamiseksi ja energian yleisen käytön parantamiseksi.
2. Vakaus: Tarkkojen ohjausstrategioiden avulla varmistat vakaan ja luotettavan tehon ja takaavat järjestelmän sujuvan toiminnan.
3. Luotettavuus: Laadukkaiden komponenttien ja luotettavien mallien valinta eri ympäristöihin mukautumiseksi ja laitteiden käyttöiän pidentämiseksi.
4. Joustavuus: Modulaarinen rakenne, helppo laajentaa ja mukauttaa, vastata erilaisiin tarpeisiin eri skenaarioissa.
Johtopäätös
Yhteenvetona voidaan todeta, että energian varastointiinvertterit ovat keskeisessä asemassa energian varastointitekniikassa niiden korkean hyötysuhteen, vakauden, luotettavuuden ja joustavuuden ansiosta, mikä luo vankan perustan uusiutuvan energian laajalle leviämiselle.
